柱塞截止閥結構分非金屬材料密封，金屬材料密封兩大類，除此之外，主要用途一樣，一般是用在冶金工業、電業、化工廠、煉油廠、食品類等領域。工作壓力為16-25kgf/cm2之內，環境溫度為250℃以內的水、蒸氣、原料油等口徑管道中作打開、關掉調節閥門用。

柱塞截止閥結構及特性

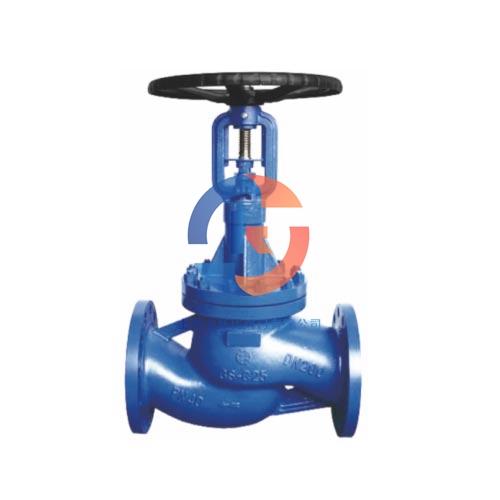

柱塞截止閥結構是通過油路板、單流閥、閥座、柱塞、導向性、密封環、主軸等零件構成(如下圖)。當主軸轉動時，利用閥座推動柱塞在導向套中等偏上、下反復運動，使柱塞頂端斜球面與高壓閘閥球面進行閥門的啟用與關掉作用。在閥門中柱塞與密封環間選用過渡配合，根據調整中法蘭盤螺栓預緊力，使密封環縮小所形成的側向力與油路板中孔面柱塞內孔密封，充分保證了閥門的密封性。避免了內泄漏。因為密封環選用回彈力強、耐磨性能強的無毒性新式密封原材料，因此密封靠譜、堅固耐用，進而提升了閥門的使用期。

密封填料處的外漏原因：填料老化；操作時用力過大過猛，處理方法：接頭呈30°～45°；應正常力均勻操作，不許加套管或用其他辦法加長力臂；均勻擰緊壓住填料壓蓋用螺栓；
